Deck 사업부 소개

Deck 사업부는 고객의 요구에 적극적으로 대응하여 빠르게 변화하는 건축 환경에최적화된 제품 개발로 고객 만족과 더 나은 건축문화 발전에 선두 역할을 합니다.

NT-DECK

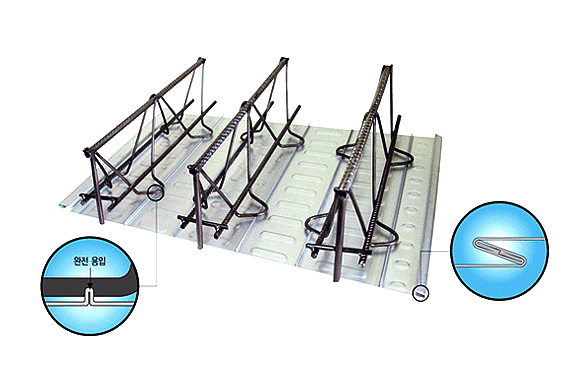

NT-DECK는 기존 일체형데크의 단점인 용접점 노출로 인한 부식문제를 해결하고 용접강도를 향상시킨 국내 최초의 용접점 비노출 데크로서, 트러스의 피치를 자유롭게 조절할 수 있는 완벽한 제품입니다.

  • SK 하이닉스 반도체공장
  • 일산 킨텍스
  • 삼성전자 반도체 공장
  • 베트남 삼성전자

특허등록

용접 부위 개선
  • 용접 부위가 Con’c 속에 매립.
  • 아연층의 파괴가 노출되지 않음
  • 하부면의 내구성, 구조성능이 향상됨최신 최첨단 설비 도입으로 품질 문제 보증
  • 하부면의 Paint가 불필요함
용접 부위 개선
  • 간결한 연결이 가능하여 Con’c 누수가 없다.
  • 데크의 판개시 전개폭을 일정하게 유지할 수 있다.
  • 연결부의 시공이 용이하다
  • 연결부의 탈락이 발생하지 않는다

부재조합 NA type

부재조합 표시 표입니다. 상부근,하부근,래티스 항목으로 표현합니다.
구분 NA1 NA2 NA3 NA4 NA5 NA6 NA7 NA8 NA9 NA10 NA11
상부근 D10 D12 D14 D12 D13 D14 D10 D13 D13 D10 D13
하부근 2-D7 2-D8 2-D10 2-D10 2-D12 2-D12 2-D10 2-D10 2-D13 2-D8 2-D8
래티스 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7 Φ5~Φ7

NT-DECK 자료실 바로가기

Multi-DECK

MULTI-DECK는 기존의 일체형 데크의 장점을 유지하면서 재래식 슬라브의 장점을 추가한 친환경적 제품으로서, 콘크리트 경화 후 하부 강판을 존치하여 마감재로 사용할 수도 있고 데크 하부 강판을 탈형하여 재래식 슬래브와 동일한 효과를 낼 수 있습니다. 또한 탈형된 하부강판은 철강재로 산업 전반에 재활용될 수 있는 친환경적인 신개념 제품입니다.

  • 가락시장 현대화 시설
  • 계명대학교 동산 의료원
  • 서을 신청사
  • 삼성 바이오에피스

Multi-DECK 특장점

  • 1친환경적 요소
    • - 기존 철선 일체형 데크와 동일한 재래식 공법 대비 현장폐기물 최소화
    • - 기존 재래식 공법과 동일한 효과를 얻으면서 거푸집 설치시 소음 및 분진 발생은 최소화
    • - 탈형된 강판을 재활용할 수 있는 친환경 제품
  • 2유지보수의 용이 및 내구성 강화
    • - 하부강판 탈형 시 콘크리트 하부면의 노출로 누수 및 크랙 지점 파악, 유지보수 용이
    • - 하부면의 내구성, 구조성능이 향상됨
  • 3연결부위 개선 및 스페이서 강도 향상
    • - 특화된 연결부의 개선으로 시공시 별도의 작업(볼팅, 피스) 불필요
    • - 스페이서 철물부분 파이프 프레스 가공으로 폐단면의 강도 향상
    • - 스페이서 철물의 하부면 사출작업 추가를 통한 녹 발생 방지
  • 4품질 향상
    • - 기존 재래식 공법 구간과 호환이 가능하면서 공장 제작 기성품으로 배근 간격 및 피복 두께의 균일로 고품질 실현
    • - 기존의 제품에 피해, 현장절단 및 연결부 체결 용이

Multi-DECK 구성

  • 트러스거더 : 철근 콘크리트 구조체의 철근 역할 및 시공시 가설재 역할
  • 스페이서 : 트러스거더와 아연도강판의 연결 및 슬라브 하부피복 두께 유지의 기능
  • 아연도 강판 : 콘크리트 양생까지의 탈착이 가능한 거푸집 역할

Multi-DECK 타입

Multi-DECK 타입
Multi-DECK MA1 MA2 MA3 MA4 MA5 MA6 MA7 MA8 MA9 MA10 MA11
상부근 D10 D12 D14 D12 D12 D14 D10 D13 D13 D10 D13
하부근 2-D7 2-D8 2-D10 2-D10 2-D12 2-D12 2-D10 2-D10 2-D13 2-D8 2-D8
래티스 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7 Φ5~7

Multi-DECK 자료실 바로가기

CAP-DECK

CAP-DECK는 리브가 형성된 강판형 데크로 다양한 공법과 건물에서 장경간 일방향 바닥구조를 구현하며, 국토교통부로부터
건설신기술(제 780호)을 인정받았고, 대한건축학회 건축기준센터로 부터 기준적합성을 인증받은 제품입니다.(동바리 설치시 12m 스팬, 동바리 미설치시 8.4m 스팬) 공사비 20% 절감, 공사기간 40% 단축, 층고 20% 감소 등을 구현한 혁신적인 제품입니다.

  • GS 자이아파트
  • 대림 e편한세상
  • 안산 지식산업센타
  • 싱가포르 State courts
주요 사용 용도
  • 사무실
  • 주차장
  • 공장형 아파트
  • 공장 등
CAP-DECK 적용 가능공사
  • 톱다운(top&Down)공법 등 동바리 설치가 어려운 공사
  • 공기 단축 요구로 2~3개층 동시 타설이 필요한 공사
  • CAP-DECK 가 설치되는 바로 아래층이 지속적인 업무로 동바리 설치가 어려운 경우
  • 층고가 높아 동바리 설치로 인해 공기 및 공사비 문제가 되는경우

건축공사비 약20~30% 절감(철골 물량의 감소)

기초 비용 절감(RC조에 비해 골조 중량이 약 20~30% 감소로 비용대폭 절감)
철골 내화피복 비용절감 (하부 플랜지만 내회피복으로 약 70% 비용 대폭 절감)
내·외장재 공사비용 절감(출고의 절감으로 외장재 비용 약10% 절감)

공사시간 약 30~40%감소

철골조 공기단축(작은보의 생략으로 철골조 공기 약30~40% 단축)
철골 및 데크 양중 횟수 대폭 감소(약 2~3개월 공기 단축효과 가능)

층고 약 15~25% 감소

층당 25~40cm 까지 절감가능 (약5~10개층마다 1개층 추가 가능)
CAP-Deck의 단면성능
AP-Deck의 단면성능 표시테이블 입니다.데크춤,두께,중량,단면적,중림축,데크춤,단면계수로 구분되어있습니다.
데크춤
(mm)
두께
(mm)
중량
(kgf/㎡)
단면적
(㎠/m)
중립축
(cm)
데크춤
(㎤/m)
단면계수
(㎤/m)
정(+) 부(-)
250 1.0 16.59 20.35 15.64 1834.12 117.28 195.91
1.2 19.95 24.42 15.64 2200.97 140.74 235.09
1.4 23.22 28.49 15.64 2567.81 164.20 274.27
1.6 26.54 32.57 15.64 2934.65 187.66 313.46

CAP-DECK 자료실 바로가기

HI-DECK

HI-DECK는 재래식 데크와 달리 표면에 요철이 없는 제품으로서, 모든 합리성을 추구하여 시공 안정성 및 층고절감에 따른 경제성을 증대시킬 수 있으며, 후속공사의 작업바닥으로 사용 가능하여 전체적인 공기 단축에 기여할 수 있는 제품입니다.

  • 대구 엑스코 전시장
  • 타워펠리스
  • 하이페리온

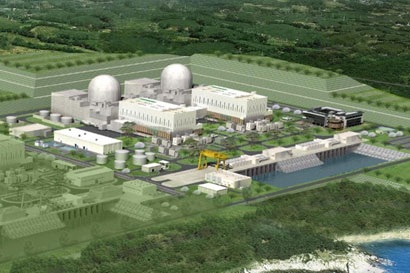

  • 울진 원자력 발전소

특징 및 장점

공기단축
  • SUPPORT가 필요없고,DECK 시공후 작업 바닥으로 활용 가능하므로 관련 타작업이 병행되어 공기가 대폭 단축되며,연속 CONCRETE 타설이 가능하고 배근이 자유로와 기존의 DECK PLATE에 비해 월등히 공기가 단축됨.
안정성
  • 시공상부가 평탄하여 작업통로나 자재적치 장으로 활용하고 표면의 요철은 미끄러움을 방지하며 HI-DECK의 양간 PRESS부가 DECK 자체의 미끄러짐 및 하부로 흘러내임을 방지하므로 안전하게 시공될뿐 아니라 CONCRETE처짐이 없는 튼튼한 SLAB가 됨.
경제성
  • 표면의 요철이 없고 자체CAMBER(10mm)에의한 CONCRERE LOSS를 대단히 적게 할수있고 건물의 층고를 줄일수있으며,마무리 처리가 필요 없는 낭비 요소의 격감과 지하 주차장 부분은 노출로 인한 예술적 가치를 창조하는 혁신적인 제품임
넓은 선택의 폭
  • HI-DECK는 고층건물 및 중층,저층의 건물에도 폭널게 쓰이는 이점과 지하,지상,공용 사용이 가능하고,APT바닥 시공,교량 공장건물등 사용의 폭이 매우 넓은 제품임

HI-DECK 자료실 바로가기

KEM-DECK

KEM-Deck는 1995년부터 산·학 공동으로 3년간 20억원을 투자하여 1998년 2월에 개발한 제품입니다. 구조성능이 탁월하여 내화피복과 철근배근을 하지 않음으로서, 공기단축 및 30% 이상 원가절감을 했으며, 이에 따라 시공비 절감은 물론 분진 발생이 없는 친환경제품으로 공기를 단축하여 후속공정도 조기에 착수할 수 있는 장점을 가진 제품입니다.

  • 인천공항 제1여객터미널
  • 동대문 디자인플라자
  • 삼성엔지니어링 사옥
  • 동아일보 사옥
특징 및 장점
  • 1.철근 배근이 필요없다.
    인정력-KEM DECK/압축력-WIRE MESH,CON'C
  • 1.공기가단축된다.
    SLAB 철근가공조립작업단축,내화 피복 작업 단축,설비공사 동시 작업가능
  • 3.내화피복이 필요 없다.
    SLAB하부 내화 피복공사비 절감,2시간 내화 구조
  • 4.공사비 절감
    공기단축으로인한 공사비 절감,작업 불필요로 인한 공사비 절감
제품

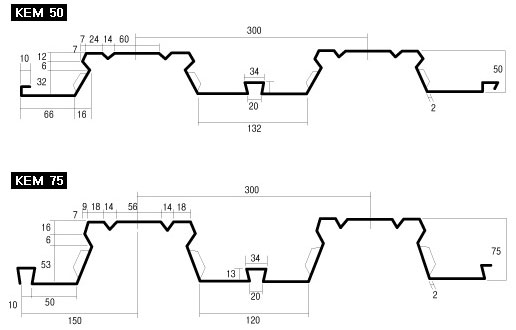

단면성능표
kem-deck제품당면성능표
TYPE 데크두께 중량(Z27)
(KGF/cm2)
단면적(cm2/m) 중립축위치(cm) 단면2차모멘트(l)(cm4/m) 단면계수(cm2/m)
Z+ Z-
KEM 50 1.2 13.60 16.54 2.51 73.68 29.35 29.59
1.6 17.60 22.00 2.51 96.65 38.51 38.81
KEM 75 1.2 15.80 19.33 3.58 173.98 48.55 44.42
1.6 20.87 25.79 3.59 230.35 64.26 58.84

KEM-DECK 자료실 바로가기
