HI DECKⅠ 시공상세도

글번호 :
160|
작성자 :
관리자|
작성일 :
2021.05.21 16:12|
조회수 :
1801

시공상세도

S조 상세 세부도
단면성능표
단면성능표입니다.
두께 아연도강판 전단면 유효 유효력 고려
Z27 중량 단면2차
MOMENT
단면계수 단면2차
MOMENT
단면계수
mm KG/m kG/cm2 lcm4/m Zcm2/m lcm2/m Zcm2/m
0.8 8.12 13.6 125.8 23.9 71.1 19.0
1.0 10.0 16.7 156.3 29.8 95.9 24.3
1.2 11.9 19.9 186.7 35.6 123.1 30.2
1.4 13.9 23.3 217.2 41.5 151.4 36.1
1.6 15.8 26.4 247.2 47.2 181.4 42.4

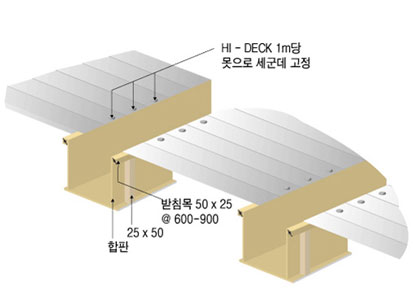

SRC,RC조 시공상세
