풍력사업

> 플랜트사업 > 풍력사업

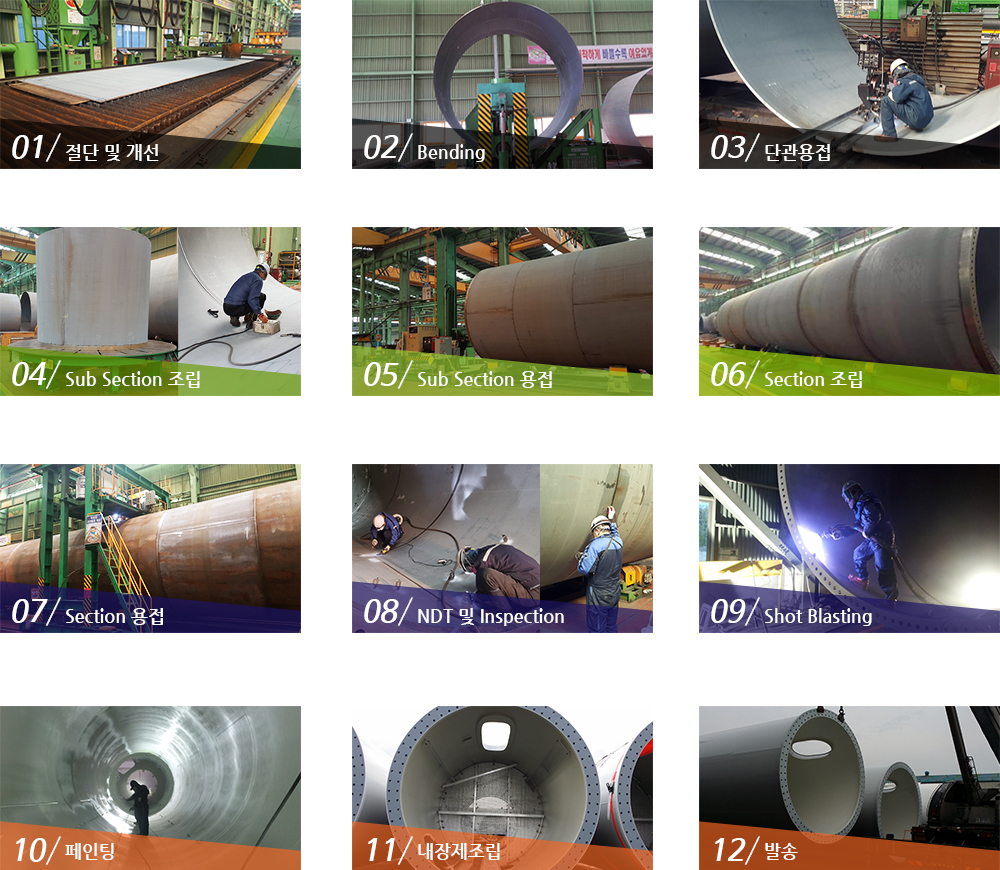

제조공정도

제조공정도

단관용접승강장치

  • 단관용접승강장치
  • MAKER 만주산업
    생산 CAPA. 8 CAN / 일
    주작업 LONGITUDINAL OUTSIDE WELDING
    HOISTING PART
    UP – DOWN METHOD AC Motor 3.7kw * 6P
    SPEED 2.5m/min
    STROKE 4,770mm
    CHAIN RS80(강력형)
    GUIDE Rollr&Camflower
    대차 PART
    적재하중 15 ton
    SPEED 10 m/min
    POWER 1.5 kw * 4 P 1/90

Fit – Up 설비

  • Fit – Up 설비 사진
  • MAKER 동연
    생산 CAPA. 1 SEC’ / 일
    주작업 SUB-SECTION, CAN+FLG`, SECTION FIT-UP
    DOUBLE WORM REDUCER DWBM–155/135 (1/800)
    CYLINDER CAPA. Φ2,200 ~ Φ4,500, 50 ton
    CYLINDER ROLLER Φ180 mm
    CYLINDER STROKE 200 mm

Manipulator

  • Manipulator사진
  • MAKER 만주산업
    생산 CAPA.

    1 SEC’ / 일

    주작업 Circumferential In/Outside Welding
    BOOM HORIZONTAL PART
    STROKE 7,000 mm
    SPEED 0.25 ~ 2.4M / Min.
    POWER SOURCE 220V * 60Hz * 3PH
    0.75KW * 4P
    BOOM HOISTING PART
    STROKE 4,500mm
    SPEED 1,200mm / Min.
    POWER SOURCE 220V * 60Hz * 3PH
    1.5KW * 6P
    ROTATION PART
    ANGLE ± 180˚

복관용접승강장치

  • 복관요접승강장치 사진
  • MAKER 만주산업
    생산 CAPA. 1 SEC’ / 일
    주작업 Circumferential Outside Welding
    HOISTING PART
    SPEED 5,000~10,000 mm/min.
    MOTOR 1.5KW * 4P 2대
    RAIL SPAN 5,850 mm
    RAIL LENGTH 90 m

    HOISTING PART

    UP – DOWN METHOD AC Motor 3.7KW * 6P
    SPEED 2.5 m/min
    STROKE 4,500mm
    CHAIN RS80 (강력형)
    GUIDE

    ROLLER & CAMFLOWER

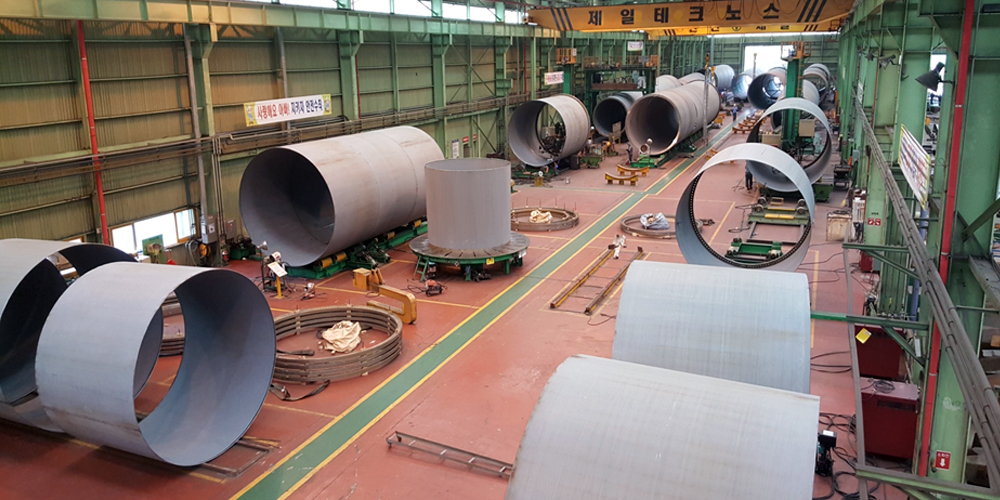

PHOTO 사진 / PLANT

photo사진
