절단 가공

개요

선박건조 및 TANK에 사용되는 강재를 설계 도면을 바탕으로 N/C 변환하여 표시된 모양과 치수대로 철판을 절단하는 작업으로 기체 상태의 물질에 계속 열을 가해주어 열적인 방법이나 물리적인 방법으로 수축시켜 수천~수만℃ 이상의 온도에 철판에 닿게하여 두꺼운 철판을 절단하는 것입니다.

면적(3/5공장)

면적
구분 부지면적 공장면적 Cutting A Cutting B 비고
3공장 14,400 3,600 1,090 1,090
5공장 9,867 6,600 1,401 1,401

장비현황

장비현황
구분 PLASMA CNC FRAME PLANER 비고
3공장 6 1 1
5공장 10 1 1

공장별 CAPA

공장별 CAPA
구분 PLASMA 비고
3공장 12,000
5공장 11,500

절단 장비 형태

1.Plasma 절단

가스를 열적인 방법 혹은 물리적 방법으로 수축시켜 최고온도가 20,000~30,000℃ 정도에 이르게 하여 강재에 닿게하여 녹인 후 고압가스로 불어내는 형식

2.가스 절단 (CNC)

절단하려는 부위의 부재를 가열하여 산화반응을 일으켜 고압산소를 이용하여 이를 절단하는 형식

장비

  • 플라스마(PLASMA)
  • CNC

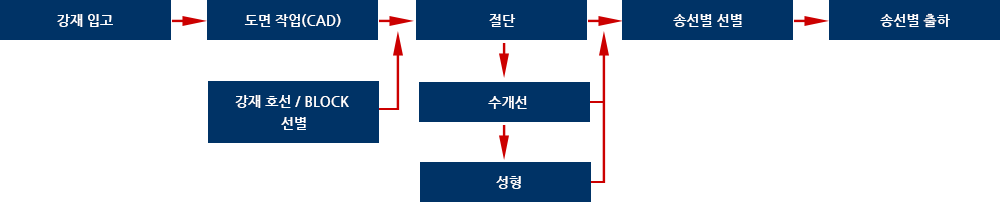

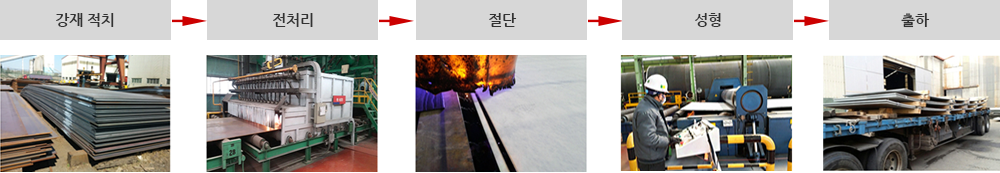

전체공정

절단 공정

CUTTING M/C

  • PLASMA CUTTING 2 TOUCH
  • CNC CUTTING
  • PLASMA CUTTING 1 TOUCH
  • PLASMA CUTTING ANGLE

EQUIPMENT 설비(CUTTING)

  • PLASMA CUTTING 2 TOUCH
  • 제작 가능 사양
    MAKER 탄소강, 합금강, 비철금속
    CUTTING SPEED 100 - 6,000 mm/min
    MOVING SPEED 24,000 mm/min
    CUTTING THICK. 5 - 50t
    BEVEL CAPA. M : 40° , D : 40°
    LONGITUDINAL DRIVE SYNC' RACK / PINION
    TRANSVERSE DRIVE RACK / PINION TYPE
    CUTTING DIRECTION CLOCKWISE
    CNC HYPERTHERM, FANUC
PLASMA CUTTING MACHINE
  • 제작 가능 사양
    MAKER KOIKE
    생산 CAPA 40 TON / 일(주·야)
    주작업 모형 절단
    MATERIAL 탄소강, 합금강, 비철금속
    CUTTING SPEED 100 – 6,000 mm/min
    MOVING SPEED 24,000 mm/min
    CUTTING THICK. 5 - 50 t
    BEVEL CAPA. M : 40° , D : 40°
    LONGITUDINAL DRIVE SYNC` RACK / PINION
    TRANSVERSE DRIVE RACK / PINION TYPE
    CUTTING DIRECTION CLOCKWISE
    CNC HYPERTHERM, FANUC
GAS CUTTING MACHINE - CNC
  • 제작 가능 사양
    MAKER KOIKE
    생산 CAPA. 20 매 / 일(주·야)
    주작업 모형 절단
    MATERIAL 탄소강
    CUTTING SPEED 200 - 500 mm/min
    MOVING SPEED 18,000 mm/min
    CUTTING THICK. 6 - 150 t
    LONGITUDINAL DRIVE SYNC` RACK / PINION
    TRANSVERSE DRIVE RACK / PINION TYPE
    CUTTING DIRECTION CLOCKWISE
    CNC HYPERTHERM
GAS CUTTING MACHINE – FRAME PLANER
  • 제작 가능 사양
    MAKER KOIKE
    생산 CAPA

    20 매 / 일(주·야)

    주작업 직선 절단
    MATERIAL 탄소강
    CUTTING SPEED 200 - 500 mm/min
    MOVING SPEED 18,000 mm/min
    CUTTING THICK 6 - 150 t
