NRC 사업부 소개

NRC 사업부는 건축현장에 새로운 패러다임을 선도하는 공법으로 RC구조체뿐만 아니라 DECK 사업부과 함께구조 일체를 시공하여 안전 , 품질 , 경제성으로 건축산업의 새로운 가치를 창조해 나가고 있습니다.

NRC공법은 건축현장에서 철근콘크리트 기둥, 보 부재의 거푸집 및 철근을 설치하는 기존공법을 대신하여, 전문공장에서 선조립하여 현장에서 설치하는 모듈식 공법으로, 한국 건축구조기술사회로부터 기술인증을 받은 제품입니다.

공사비 20% 절감, 공사기간 40% 단축, 현장 인력 최소화, 작업환경 개선에 따른 안전성 확보 등의 장점으로, 아파트 지하주차장, 물류창고, 지식산업센터 현장에 적용되는 최적화된 혁신적인 공법입니다.

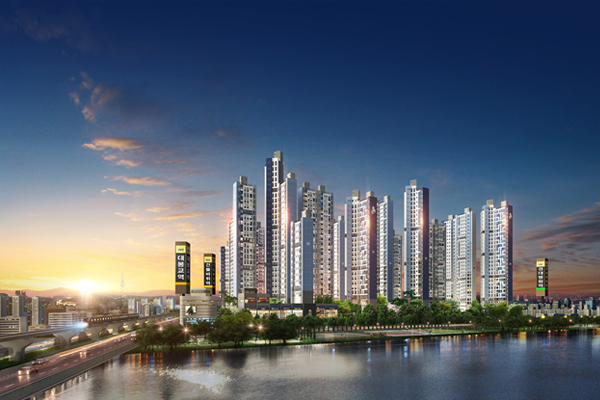

  • 센트럴파크 1,2차 공동주택

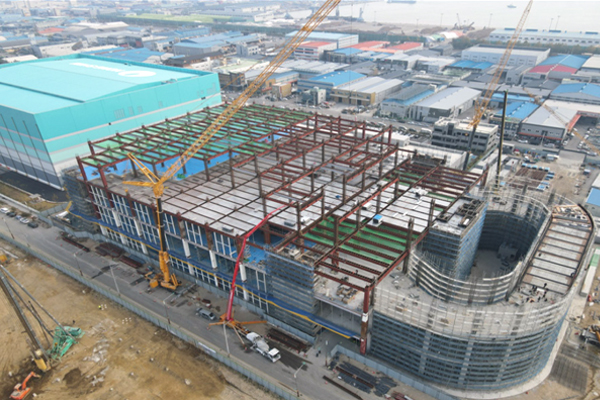

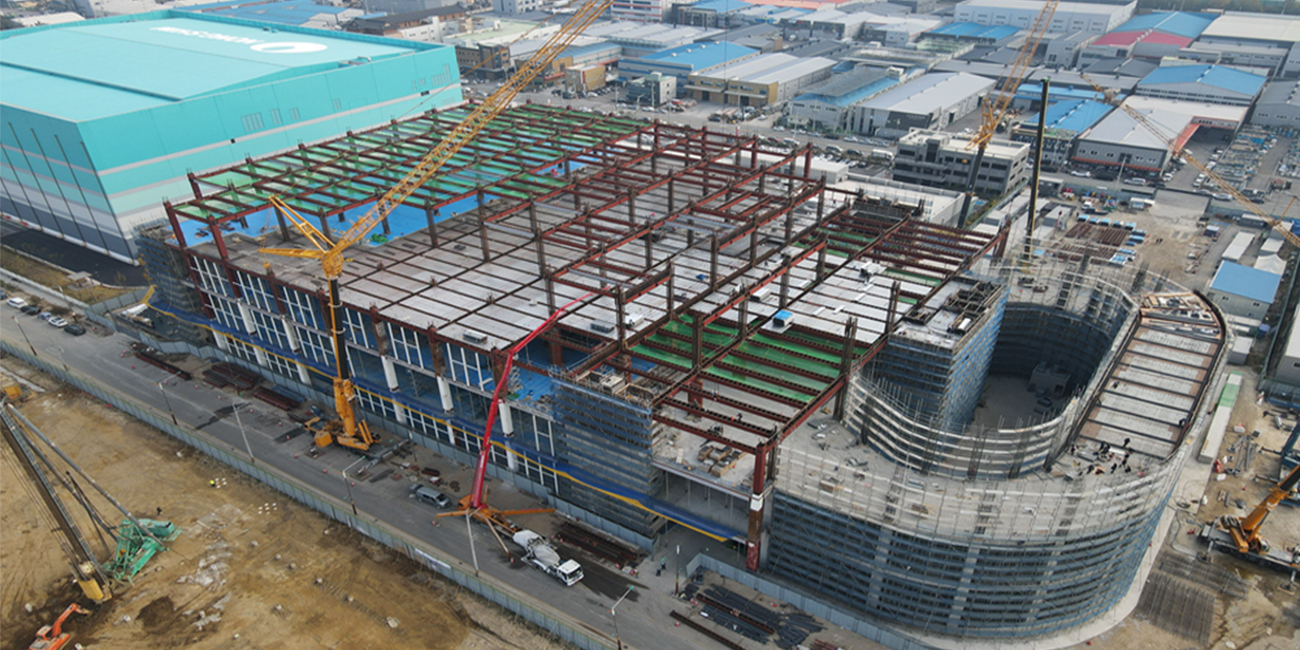

  • 남청라 물류센터

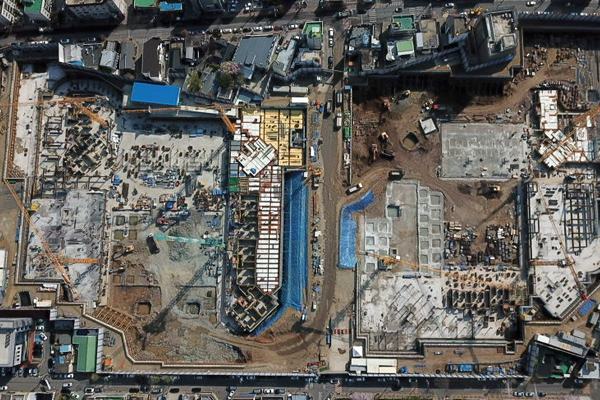

  • 평택 모곡동 지식산업센터

NRC OUTLINE

NRC 공법이란?
NEW PARADIGM REINFORCED CONCRETE

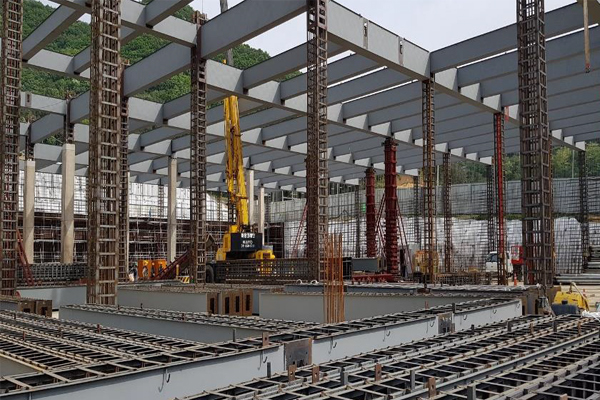

R.C 선조립기둥, 보시스템 (공장제작, 현장설치)

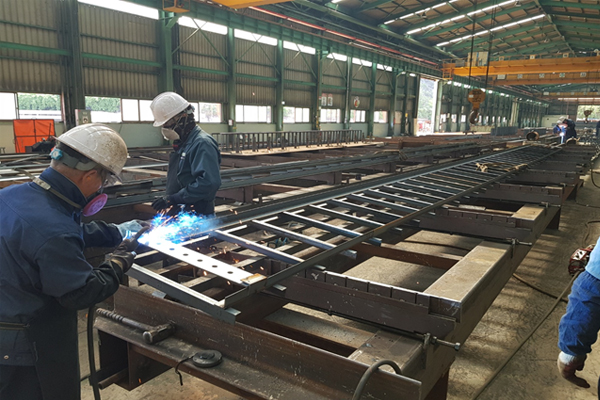

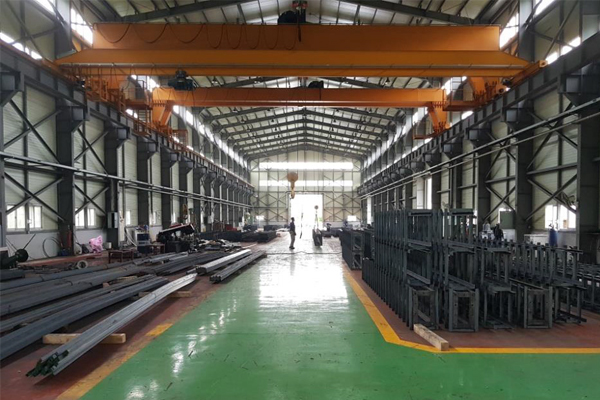

  • R.C 선조립기둥과 보시스템을 활용한 공장제작

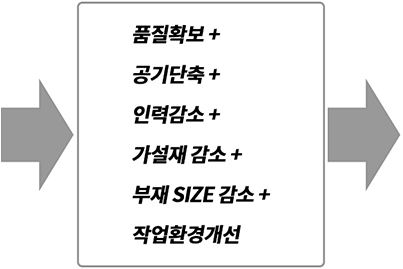

  • 품질확보+공기단축+인력감소+가설재감소+부재 SIZE 감소+작업환경개선

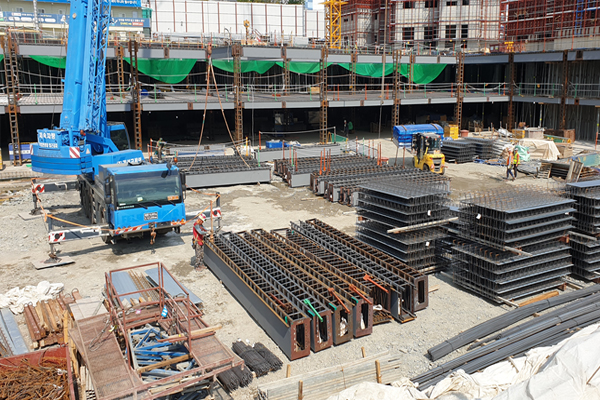

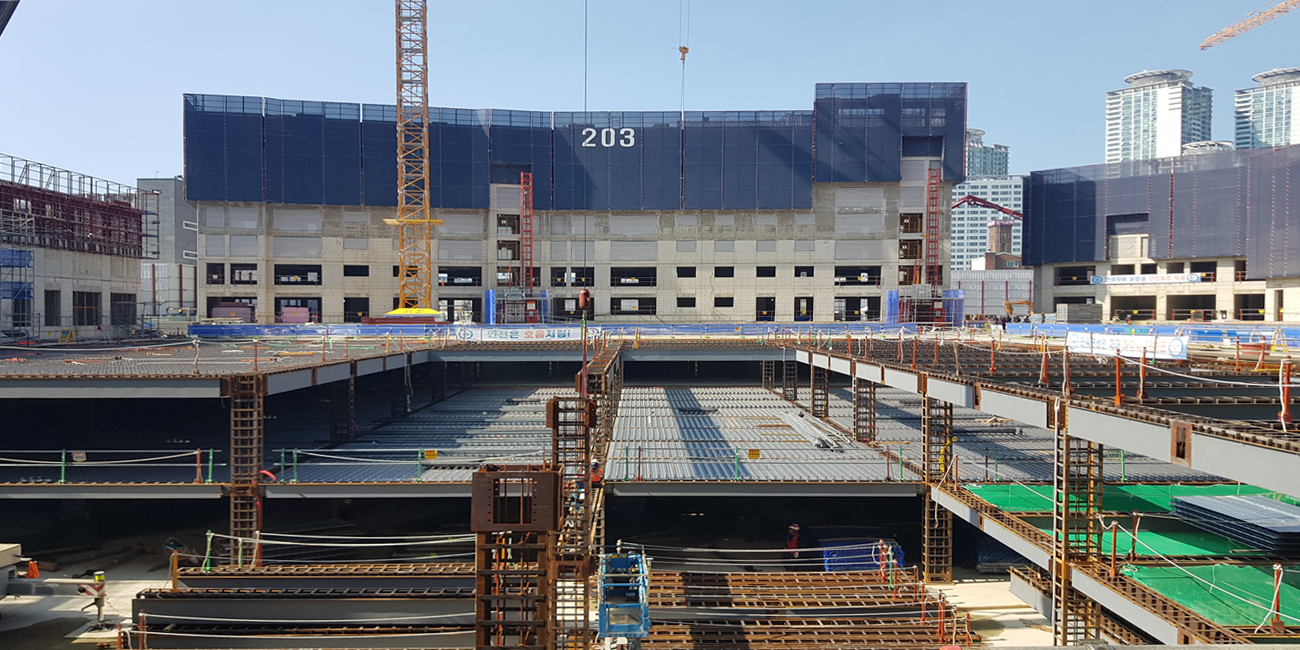

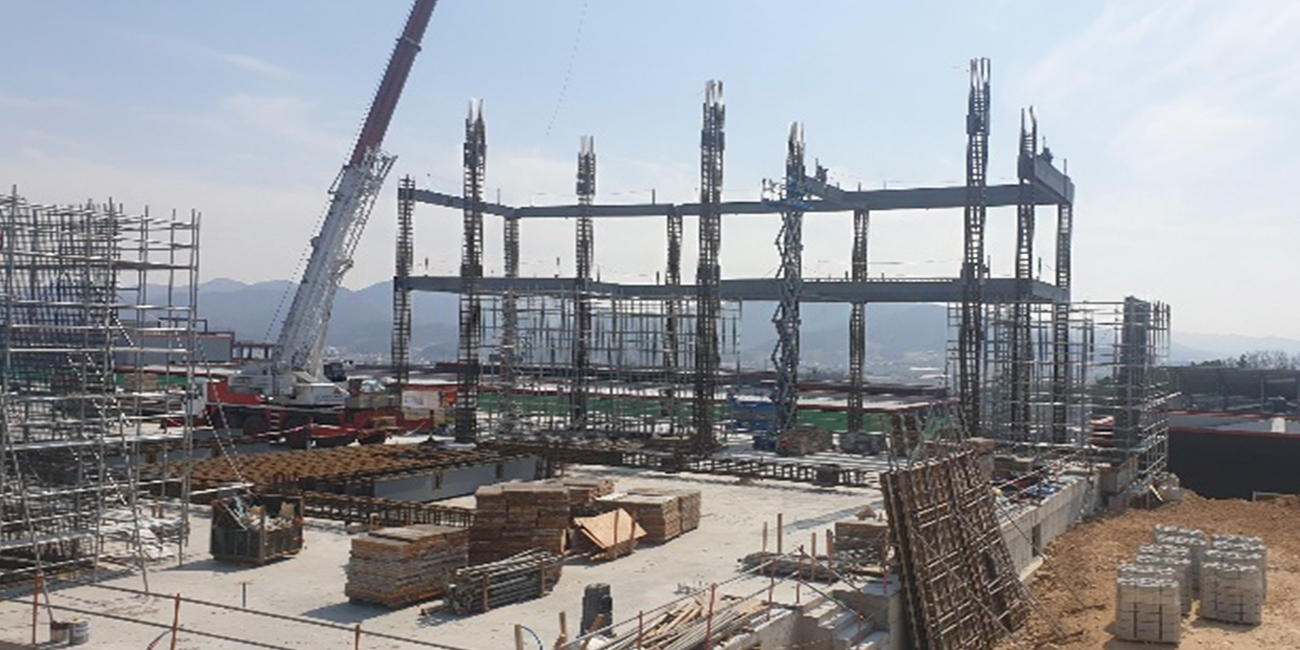

  • 현장에서 조립설치

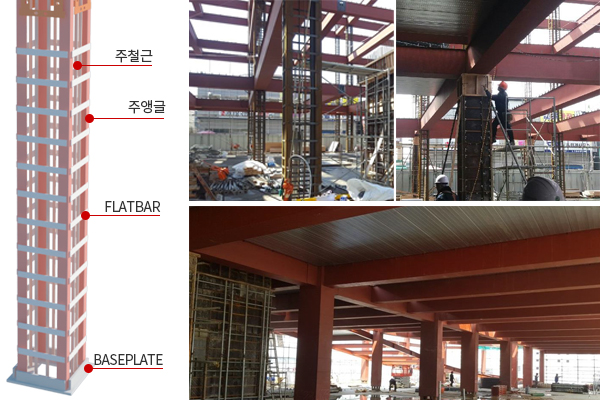

  • NRC COLUMN
    현장거푸집적용

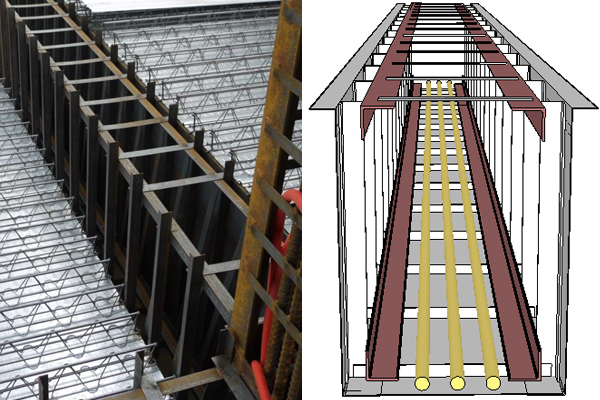

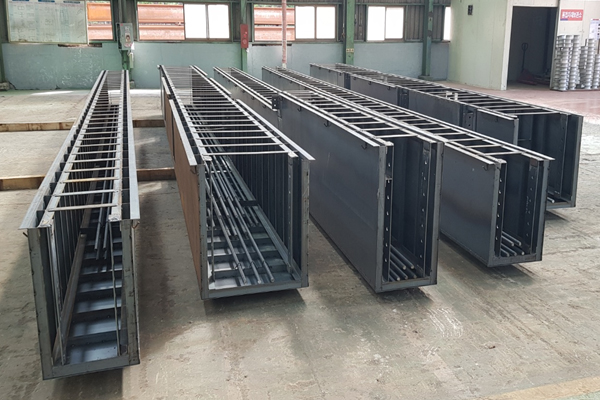

  • NRC BEAM
    네 모서리에 앵글 : 시공 자립도 확보
    단부의 상부철근, 중앙부의 하부철근으로 강성 확보

타 공법과의 비교

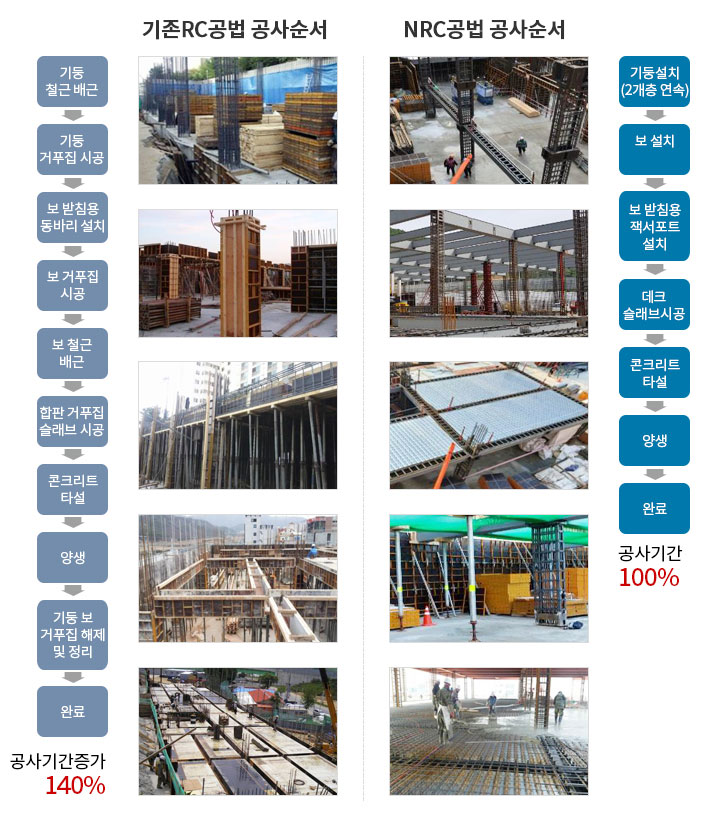

기존 철근콘크리트 공사와 비교
(RC vs NRC)

기존 철근콘크리트 공사와 비교

구조적 안정성 검토

NRC 보의 구조적 안정성(휨)

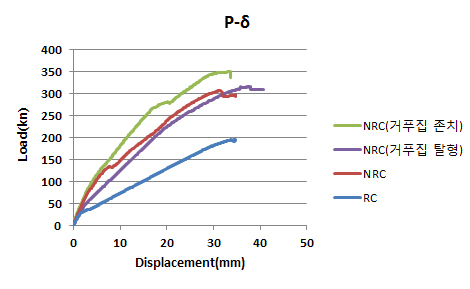

P-δ곡선 비교(CENTER 기준)
결론
  1. 거푸집을 존치시킨 대상 NRC 보 시험체는 중립축 하부의 강성이 매우 커서 주철근이 항복된 이후에도 인장파괴시까지 추가적인 강성을 확보할 수 있음
  2. 강재거푸집을 사용함으로써 나타나는 추가적인 휨강도의 상승분은 19~28%로서 설계시 이를 고려할 수 있는 방안을 모색해야 한다.
  3. 현행 설계 기준 "콘크리트 구조기준"에 의거하여 NRC보의 휨 설계 시, 설계모멘토가 주철근의 항복 이전 구간에서 선형거동을 하는 것으로 나타남

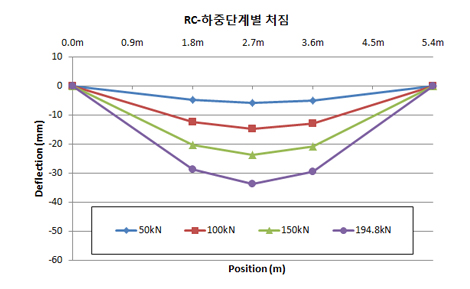

NRC 보의 구조적 안정성(장기처짐)
  • RC보 시험체

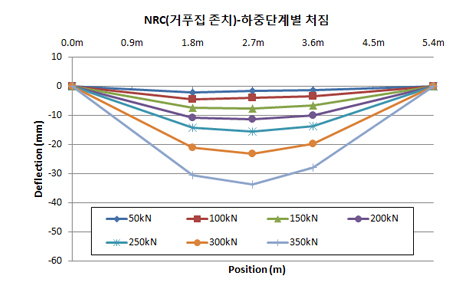

  • NRC보 시험체(거푸집 존치)

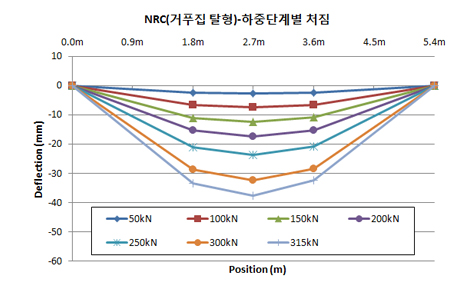

  • NRC보 시험체(거푸집 탈형)

결론NRC보(거푸집 존치)를 기준으로 보았을 때, RC와 동일한 200kN 의 하중을 적용하였을 때 처림량은 약 2.5배 아상 감소하는 것으로 나타났습니다. 이는 RC보가 구조적으로는 안정되어 있지만 장기처짐이란 단점이 NRC보에서 주앵글과 전단앵글 및 거푸집을 통한 트러스 합성작용으로 인하여 장기처짐이 월등이 개성되었음으로 판단됩니다.

NRC 보의 구조적 안정성(전단)

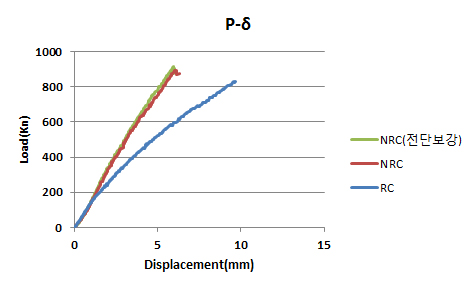

P-∂곡선 비교
결론
  1. RC보 시험체에서 인장파괴가 발생, 대상 NRC보 시험체에서는 L-형강을 주철근으로 적용함으로 인해 인장 주철근비가 높게 형성, 다월작용이 크게 나타나 항복에 의한 인장파괴나 스터럽의 항복에 의한 전단파괴과 발생하지 않았다.
  2. 전술한 바와 같이 인장 주철근의 다월작용으로 인해 전단철근이 항복하지 않고 NRC보 시험체가 파괴되었기 때문에 극한 하중에 대한 실험 전단력은 26~38% 수준을 상회하는 것으로 나타나 전단에 대한 저항성이 우수.
NRC 기둥의 구조적 안정성(중심축 하중)

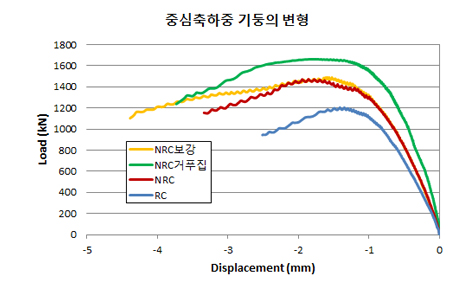

기둥 P-∂상관도 비교
결론

중심축 하중에서 시험체의 거동을 살펴보면 RC시험체보다 NRC기둥 시험체의 강도가 약 2%정도 높게 나타나며 대상 NRC기둥 시험체는 중심축 하중영역에서 기준 설계강도보다 18~32% 가량 강도가 증가.

NRC 보 마감(참조)

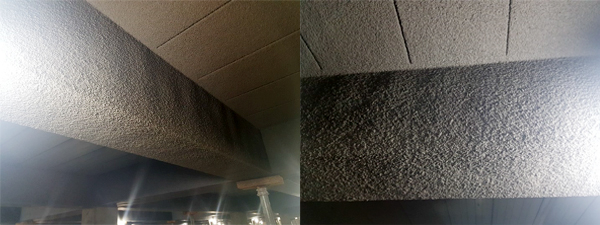

  • 흡음뿜칠

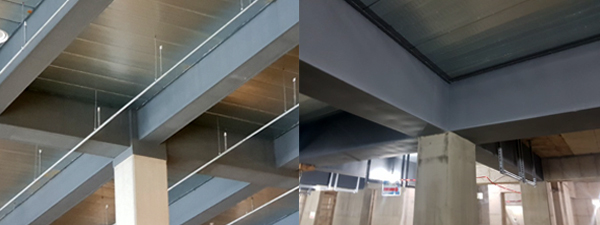

  • 조합페인트

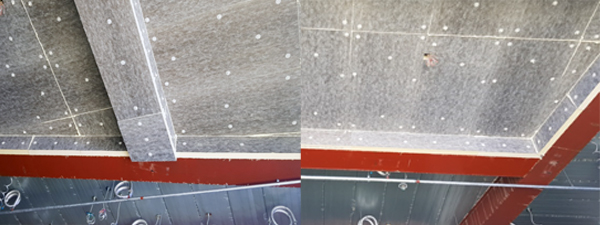

  • 단열재 부착(후단열)

NRC 주요 공사 실적

부재조합안내표입니다.
년도 공사명 발주처
2017 경산 중산지구 근린행활시설 신축공사 중흥종합건설 9,000평
2018 BL메디타워 신축공사 리마크 건설 8,000평
2018 양산 필립모리스 신축공사 보미건설 5,800평
2018 파주 운정지구 의료시설 신축공사 신흥선건설(주) / 다우세상건설(주) 4,000평
2018 코오롱 중산 메트로폴리스 신축공사 코오롱 글로벌 16,000평
2019 녹십자 화순공장 Antdrax 백신원액 제조소 증축공사 (주)인터반종합건설 700평
2019 00 물류센터 신축공사 삼승테크 1,000평
2019 원주민간 중앙근린공원 조성사업 3.4BL 신축공사 포스코 건설 12,000평
2019 인천 남청라 복합물류단지 신축공사 (주)성도이엔지 24,393평
2019 대구 대봉동 센트럴파크 1,2차 지역주택조합 포스코 건설 17,000평
2020 신촌 세프란스 병원 미래관 건립공사 현대건설 10,000평
2020 교대 하늘채 지하주차장 신축공사 코오롱글로벌 8,900평
2020 화성 동탄 2지구 일반상업용지 11블럭, 12블럭 복합시설 신축공사 포스코 건설 13,000평
2020 대구 송현동 의료시설(종합병원) 신축공사 서원 4,500평
